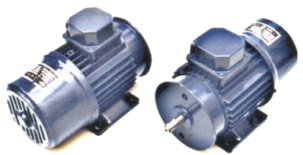

| Formas Constructivas: Construídos en fundición de aluminio.
Montado sobre rulemanes.
Potencias: (1/15...11/2) H.P.
Rango de velocidades: (1500...10000) RPM. |
|
| Voltaje:
(12, 24, 110, 220) V.
Servicio: Continuo e Intermitente.
Para regular velocidad UA: 160V Uc: 190 V. |
|
|
|
|
| Usos y Aplicaciones: Máquinas y aparatos para uso en laboratorio, productos textiles,
plásticos maderas, metales; tanto como elemento principal de tracción como elemento
accesorio. Motorreductores para transporte y elevaciones |
|
|
| CUERPO |
POT. |
VEL. |
| 56 |
1/15 |
1500 |
| 56 |
1/8 |
1500 |
| 63 |
1/6 |
1500 |
| 63 |
1/5 |
1500 |
| 71 |
1/4 |
1500 |
| 71 |
1/3 |
1500 |
| 90 |
1/2 |
1500 |
| 90 |
3/4 |
1500 |
| 90 |
1 |
1500 |
| 90 |
1 1/2 |
1500 |
|
| Diferentes Motores de C.C. Motor Shunt, característica de velocidad constante.
Motor serie, característica de velocidad variable.
Motor compound, intermedia entre las anteriores. |
|
Los
diferentes modelos disponibles pueden obtenerse combinando las medidas descriptas en el
plano y las tablas que se describen a continuación: |
| CUERPO |
A |
B |
C |
D |
E |
F |
G |
H |
K |
| 56 |
90 |
71 |
36 |
9 |
20 |
3 |
10^2 |
56 |
7 |
| 63 |
100 |
80 |
40 |
11 |
23 |
4 |
12^5 |
63 |
7 |
| 71 |
112 |
90 |
45 |
14 |
30 |
5 |
16 |
71 |
8 |
| 90 |
140 |
125 |
56 |
19 |
50 |
8 |
21.5 |
90 |
10 |
|
